Full Bridge Resistant Strain Gauge with Solder Points

Full Bridge Resistant Strain Gauge with Solder Points
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন
বৈশিষ্ট্য
বিশেষ উল্লেখ
হিস্টেরিসিস: ± 0.05%
পরিমাপের ব্যাপ্তি: 0-1000 মাইক্রোস্ট্রেন
অপারেশনাল তাপমাত্রা: -20～＋80℃
ব্যবহার: লোড সেল সেন্সর
ক্যারিয়ার উপাদান: ফেনোলিক অ্যালডিহাইড/পলিমাইড/ইপোক্সি
বৈশিষ্ট্য: মাইক্রো চাপ সেন্সর
উপাদান: ধাতুর পাত
হামাগুড়ি: ±0.05% সম্পূর্ণ স্কেল
প্রকার: প্রতিরোধের টেনশন গেইজ
সীসা তারের: 3-তার, 1 মিটার দৈর্ঘ্য
প্রতিরোধ: 350,500,1000 ওহম
পরিষেবা: কাস্টম
মডেল: ইবি সিরিজ
কাজের তাপমাত্রা: -20 ~ 80 ℃,
উপাদান জন্য: ইস্পাত বা খাদ অ্যালুমিনিয়াম
বেস উপাদান: ফেনোলিক অ্যালডিহাইড/পলিমাইড/ইপোক্সি
বিশেষভাবে তুলে ধরা:

full bridge strain gauge with solder points

,

foil strain gauge with solder connections

,

resistant strain gauge full bridge type
মৌলিক তথ্য
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Top Sensor
মডেল নম্বার: ইবি সিরিজ
প্রদান
প্যাকেজিং বিবরণ: কার্টন বক্স
পণ্যের বর্ণনা

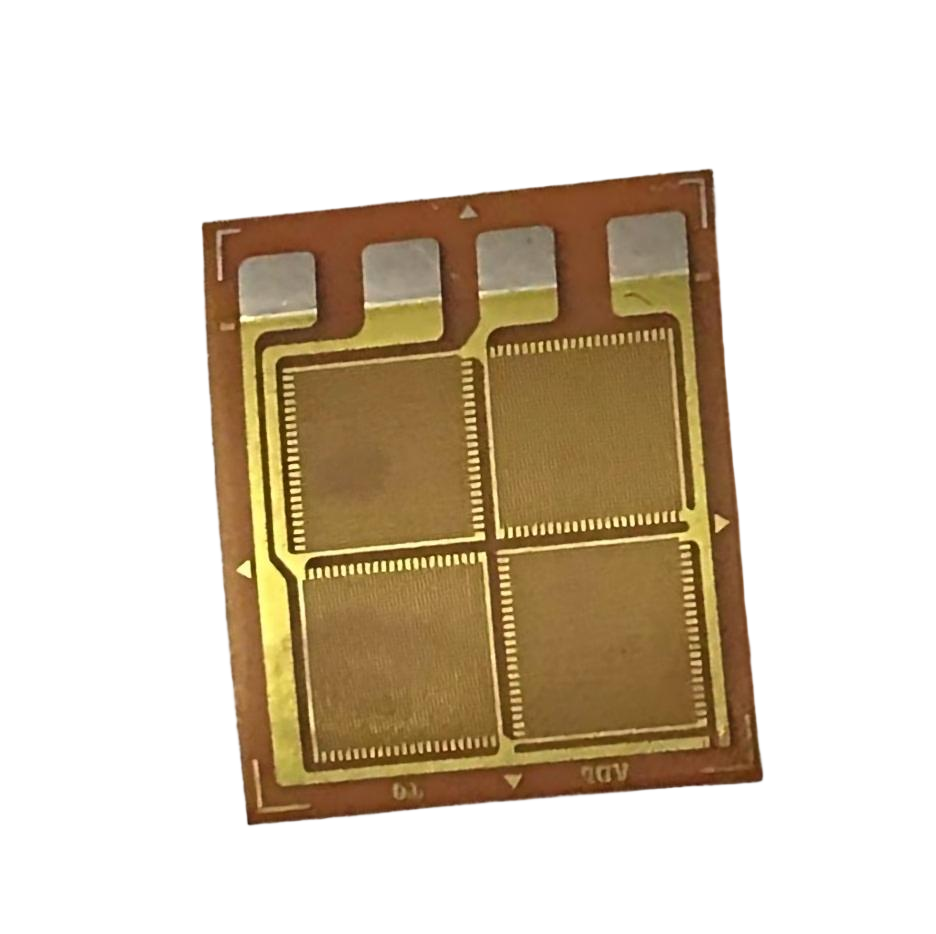

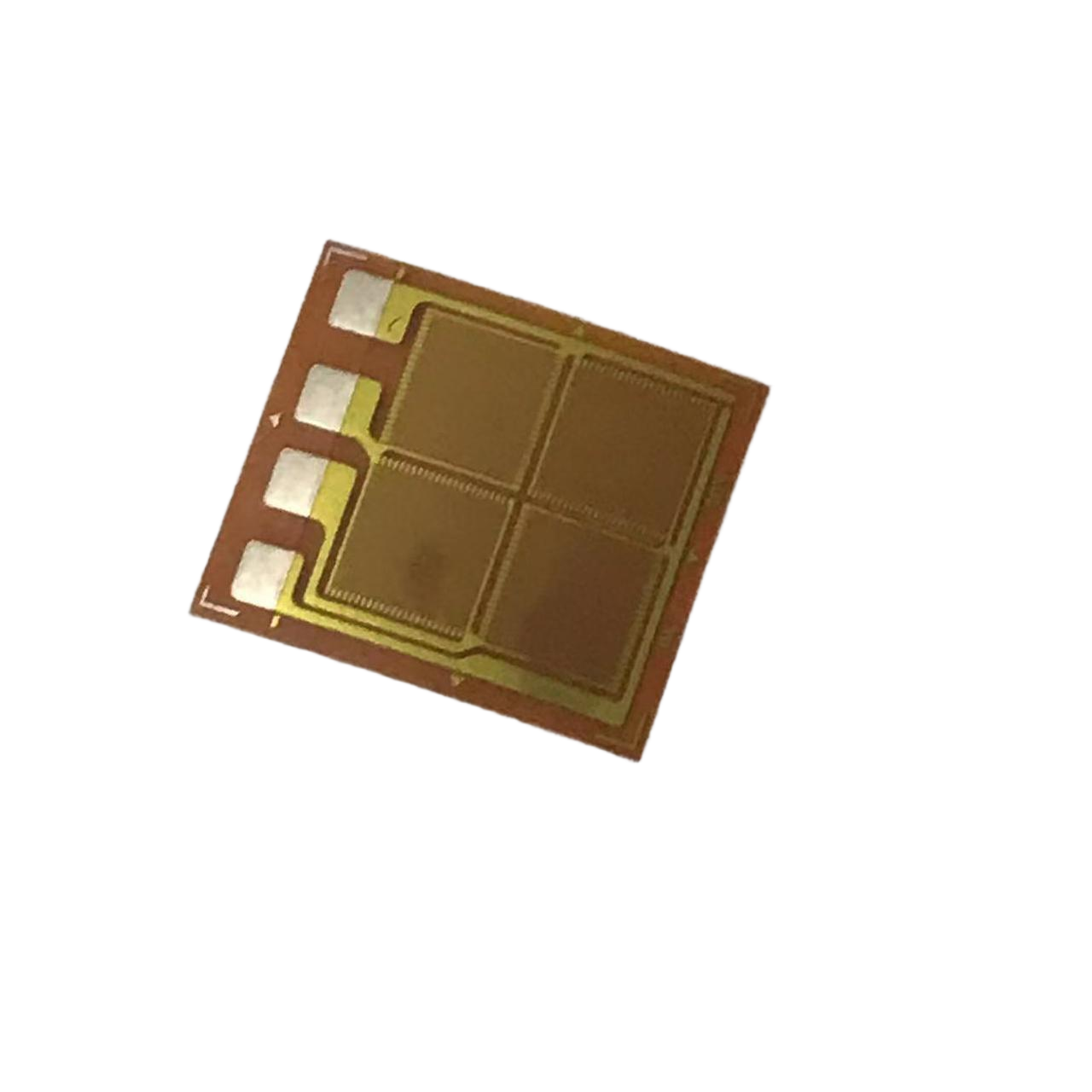

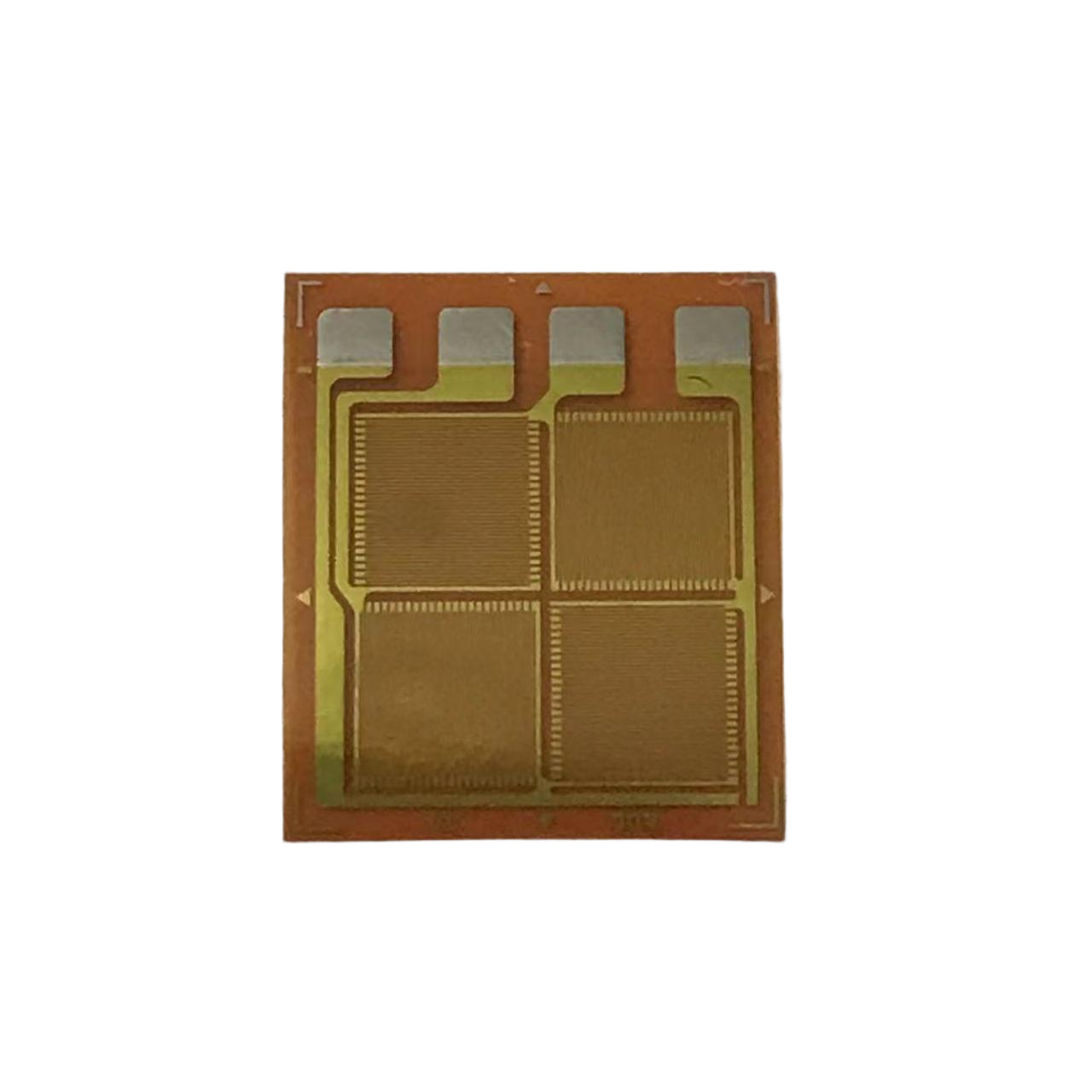

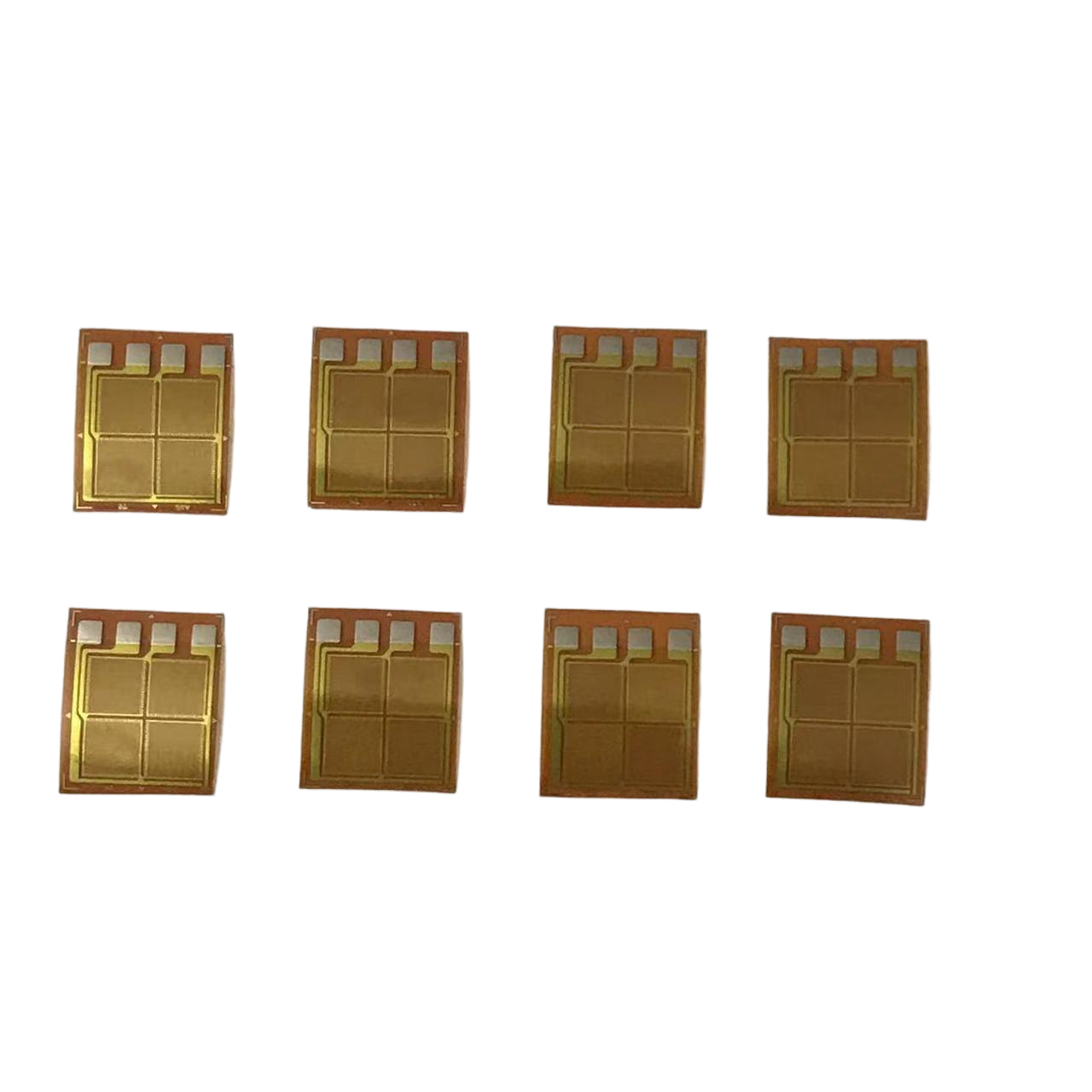

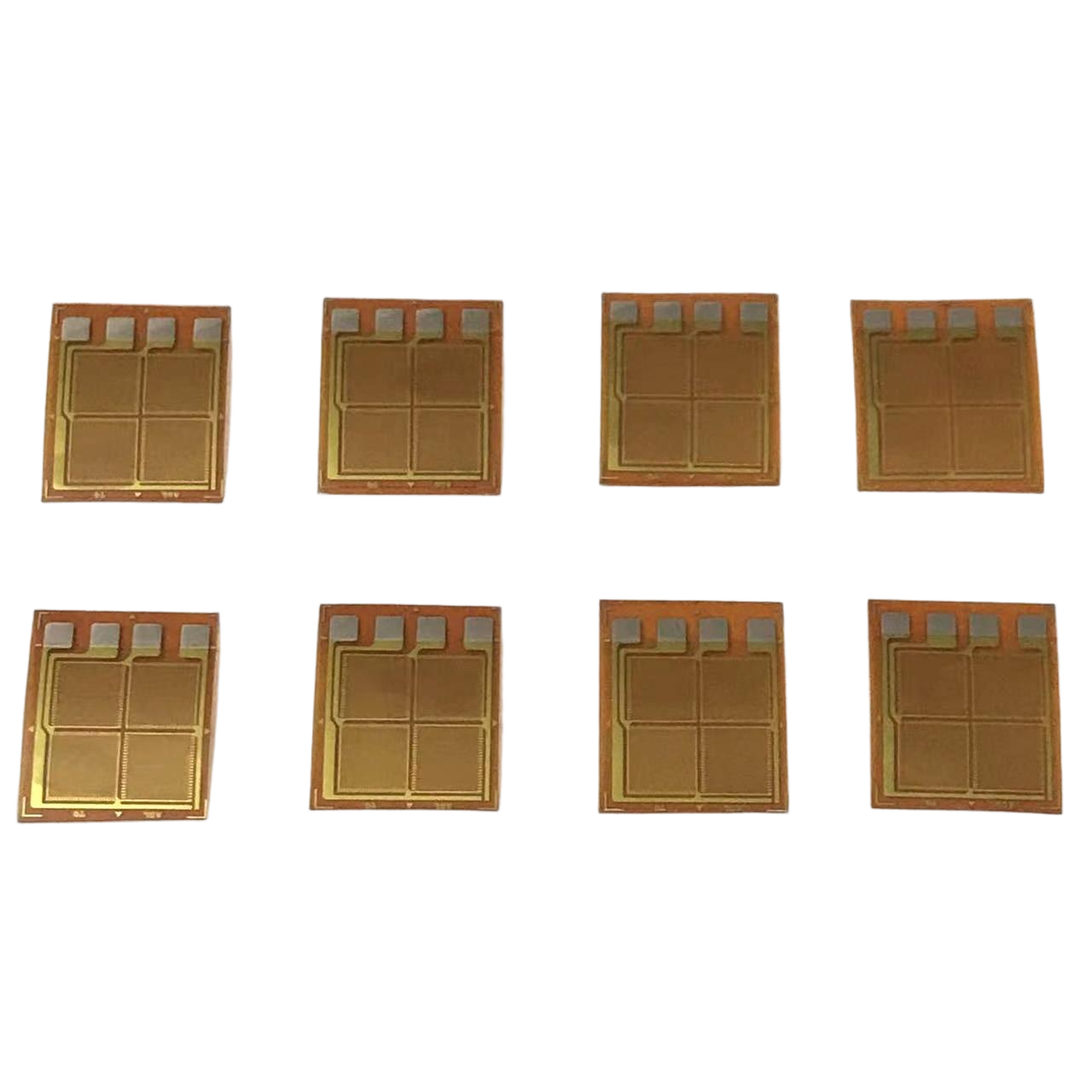

Full Bridge Resistant Strain Gauge with Solder Points

Model: EB-A series

Product Description:

A full-bridge strain gauge is a high-performance sensor configuration that uses four active strain gauges wired into a Wheatstone bridge circuit All four gauges are bonded to the test object, which maximizes measurement sensitivity and provides superior compensation for thermal effects and extraneous loads compared to quarter- and half-bridge setups.

Features:

  • Product Name: Foil Strain Gauge
  • Grid number: 4
  • Hysteresis: ±0.05% Full Scale
  • Material: Steel or Alloy Aluminum
  • Measurement Range: 0-1000 Microstrain
  • Service: Custom design on carrier size, grid dimension
  • Carrier Material: Imported Phenolic Aldehyde/Polyimide/Epoxy
  • Measuring Material: Foil(nickel copper alloy, Constantan or Karma)
  • Resistance: 350,500,1000 Ohm
  • Operational temperature －20～＋80℃, Temperature compensation range ＋10～＋80℃

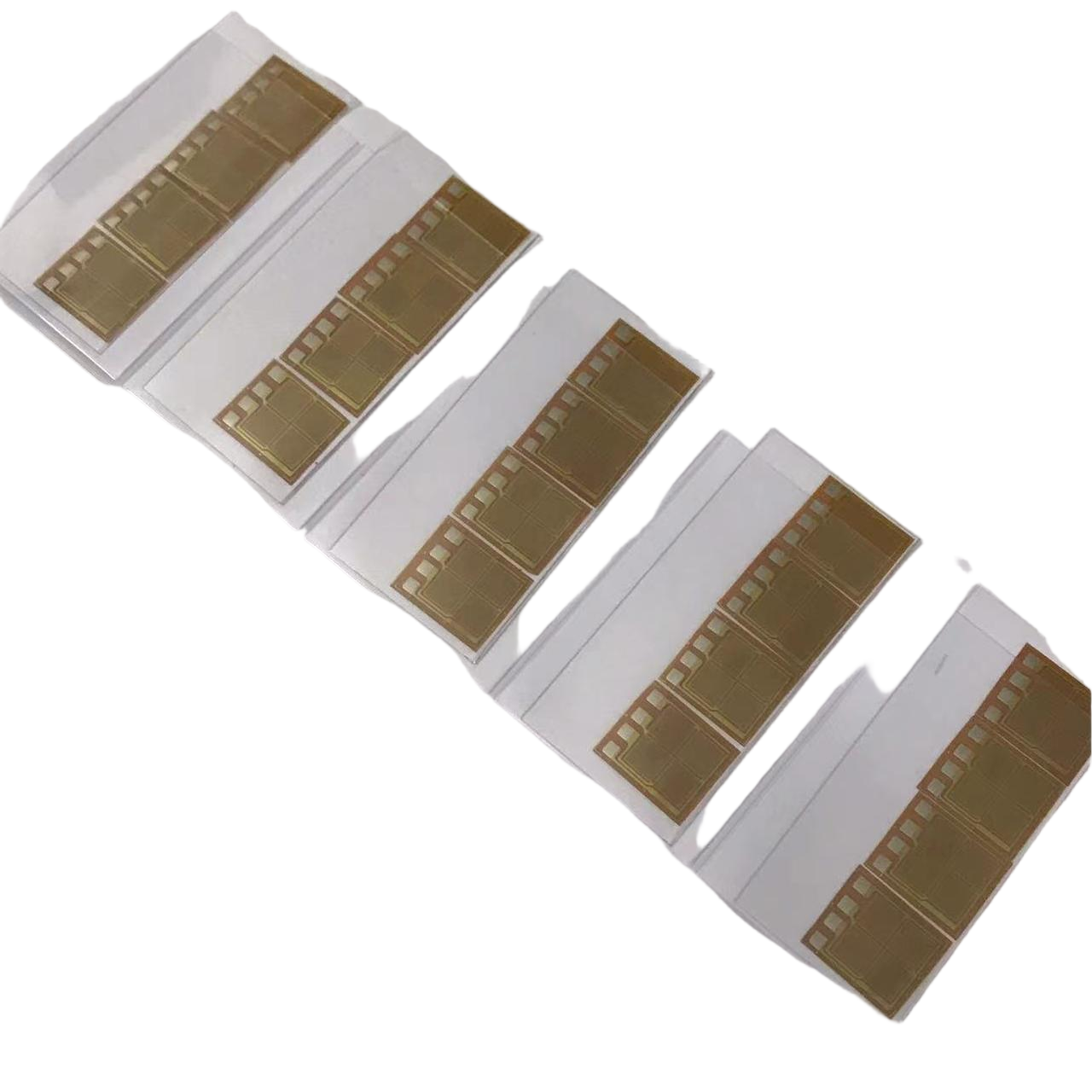

  • Each package 40 pcs, can be soldered copper wire, good performance
  • Three (3) to Five (5) solder points



Dimension:


Model Measuring Grid Size (mm) Carrier Size (mm)
BF350-3EB-A 2.25×2.65 9.2×7.7
ZF1000-3EB-A 2.25×2.65 9.2×7.7

Note: Other models and sizes are available according to customer request







Full Bridge Resistant Strain Gauge with Solder Points 0

Customization: carrier size, grid dimension, resistance
