ডায়নামিক টর্ক ট্রান্সডুসার, টর্ক সেন্সর, 10-1000 এনএম টর্ক ডিটেক্টর

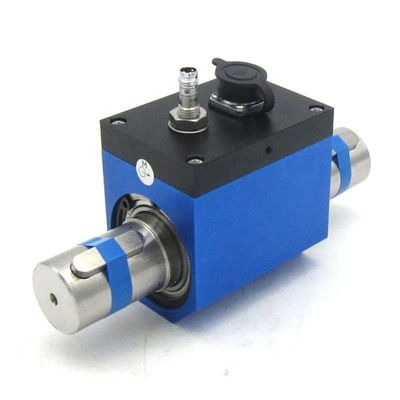

DTS-01 স্লিপ রিং টাইপ ঘূর্ণমান টর্ক সেন্সর

মডেলঃ DTS-01

ক্ষমতাঃ 0.1/0.2/0.3/0.5/1/2/3/5/10/20/30/50/100Nm

নির্ভুলতাঃ ±০।1; ±0.3; ±0.5% F.S

আউটপুট সংবেদনশীলতাঃ ১.০১।5.0 mV/V, 4-20mA, 0-5/ 0-10Vdc

বৈশিষ্ট্যঃ

1, টর্চ সেন্সরটি স্টেনগেইম এবং ইন্টিগ্রেটেড সার্কিট দিয়ে গঠিত যা উচ্চ নির্ভুলতা এবং স্থিতিশীল পারফরম্যান্সের সাথে।

2, দীর্ঘমেয়াদী স্থায়িত্বের সাথে

3, উভয় প্রান্তে কী সংযোগ সহ

4, সর্বোচ্চ ৪০০০ আরপিএম

টেকনিক্যাল স্পেসিফিকেশনঃ

মাত্রাঃ মিমি

কী গ্রুভের মাত্রাঃ LxDxW 22x3.5x6mm

1প্রয়োগের ক্ষেত্র

ডিটিএস সিরিজ ডায়নামিক টর্ক সেন্সর টর্ক এবং যান্ত্রিক শক্তি খরচ জন্য একটি সঠিক পরিমাপ ডিভাইস। প্রধানত ব্যবহার করা হয়

1.১ ইলেকট্রোমোটর, ইঞ্জিন মোটর, অভ্যন্তরীণ জ্বলন ইঞ্জিন এবং অন্যান্য ঘূর্ণন সরঞ্জাম।

1.২ ফ্যান, ওয়াটার পাম্প, টর্কেন্ট চাবি

1.3 ট্রেন, অটোমোবাইল, ট্র্যাক্টর, বিমান, জাহাজ, খনির মেশিন

1.4 জল পুনর্ব্যবহার ব্যবস্থা

1.5 ভিস্কোমিটার

1.6 প্রক্রিয়াকরণ শিল্প

2, ইনস্টলেশনের প্রয়োজনীয়তা

2.1 উভয় উল্লম্ব এবং অনুভূমিক ইনস্টলেশনের জন্য উপযুক্ত

2.২ সমস্ত লোডিং সরঞ্জাম, টর্ক সেন্সর, পাওয়ার সরঞ্জাম একটি শক্ত প্ল্যাটফর্মে ইনস্টল করা উচিত যাতে অত্যধিক কম্পন এড়ানো যায়। অন্যথায় এটি অস্থিতিশীল রিডিংয়ের কারণ হতে পারে,সঠিকতা হ্রাস বা এমনকি ক্ষতি টর্ক সেন্সর.

2.3 ইলাস্টিক পিন কপলিং ব্যবহার করুন

2.4 টর্ক সেন্সরের মাঝের অংশটি ফিক্সিংয়ের জন্য নমনীয় ফিক্সিংয়ের পরামর্শ দেওয়া হয়। স্ট্রিপ ফিক্সিং প্রয়োগ করবেন না।

2.5 লোডিং সরঞ্জাম, টর্ক সেন্সর, পাওয়ার সরঞ্জামগুলির কনসেন্ট্রিসিটি সহনশীলতা Φ0.05mm এর চেয়ে কম হওয়া উচিত।

3ইনস্টলেশনের ধাপ

3.1 শ্যাফ্ট সংযোগের ধরন এবং টর্ক সেন্সর দৈর্ঘ্যের উপর ভিত্তি করে পাওয়ার সরঞ্জাম এবং লোডিং সরঞ্জামগুলির মধ্যে দূরত্ব নিশ্চিত করুন।অক্ষ লাইন (পাওয়ার ও লোডিং সরঞ্জাম) এবং ডেটাম প্লেনের মধ্যে ফাঁক সামঞ্জস্য করুন, নিশ্চিত করুন যে তাদের মধ্যে কোএক্সিয়ালিটি Φ0.03mm এর চেয়ে কম, তারপরে পাওয়ার এবং লোডিং সরঞ্জামগুলিকে ডেটাম সমতলে ফিক্স করুন।

3.২ প্রতিটি শ্যাফ্টে কপলিং ইনস্টল করুন

3.3 টর্ক সেন্সর এবং ডেটাম প্লেনের মধ্যে দূরত্ব সামঞ্জস্য করুন, নিশ্চিত করুন যে তাদের অক্ষের লাইন এবং পাওয়ার অ্যান্ড লোডিং সরঞ্জামের অক্ষের লাইনের মধ্যে কোএক্সিয়ালিটি Φ0.03 মিমি কম।তারপর ডেটাম সমতল উপর টর্ক সেন্সর ফিক্স.

3.4 সংযোজক ঠিক করুন, ইনস্টলেশন সম্পন্ন.

4সাধারণ ইনস্টলেশন পদ্ধতি

4.1 যখন গতি 300RPM এর চেয়ে কম হয়, ঘন ঘন ঘূর্ণন এবং ঘড়ির কাঁটার বিরুদ্ধে ঘূর্ণন না হয়, তখন কিছু নমনীয় বস্তু টর্ক সেন্সরের সাথে সংযুক্ত হতে পারে এবং এটিকে ঘোরানো থেকে বিরত রাখতে পারে।

4.২ ঘূর্ণন গতি 300RPM এর বেশি হলে ঘন ঘন ঘূর্ণন ঘড়িঘড়ি এবং ঘড়িঘড়িঘড়ি বিপরীত দিকে ঘোরানো হয়, টর্ক সেন্সরের সামনে এবং পিছনে উভয় স্থিরকরণ প্লেট প্রয়োজন।2-3 মিমি সিলিকন রাবার যোগ করুন টর্ক সেন্সর এবং ফিক্সিং বোর্ডের মাঝখানে 15%-20% সংকোচনের পরিমাণের সাথে এটি শক্ত সংযোগ হতে বাধা দেওয়ার জন্য.
